Niagara 组件 glineSocat 使用说明：端口转发与 TCP/UDP 桥接

在 Niagara Station 现场，经常会遇到几类网络转发需求：

• 把站上某个端口的 TCP/UDP 流量，转发到另一台设备的对应端口；
• 两边协议不一样——比如客户端只会发 TCP，目标设备只回 UDP（或反过来），需要做协议桥接；
• 不想在服务器上额外维护 socat / iptables / systemd 那一套，希望直接在 Niagara 里配置和观察。

glineSocat 就是为这类场景做的一个 Niagara 组件（类型：glineSocat:SocatChannel，平台 Niagara 4.14）。本文按“组件使用说明”的口径，把参数、四种转发模式、动作和常见排查点整理出来，现场照着填即可。

一、glineSocat 到底是什么

glineSocat 是一个跑在 Niagara 4 Station 里的组件。它做的事情非常朴素：

• 在本机起一个监听端口（listenHost:listenPort）；
• 把收到的流量转发到另一台机器的另一个端口（remoteHost:remotePort）；
• 支持 TCP 和 UDP 两种协议，并且支持 TCP ↔ UDP 协议桥接。

可以把它理解成一个内嵌在 Niagara 里的 socat——区别是不用写命令行，所有参数都在 Property Sheet 里填，改完点一下按钮就热重载。相比在主机上再挂一个 socat / 端口转发进程，它还有几个好处：

二、五步跑起来

记住一个对应关系：mode 选方向，listen* 是“从哪收”，remote* 是“往哪发”。

三、属性表全字段

前 9 个字段需要自己填，后 5 个是只读的运行观察值。

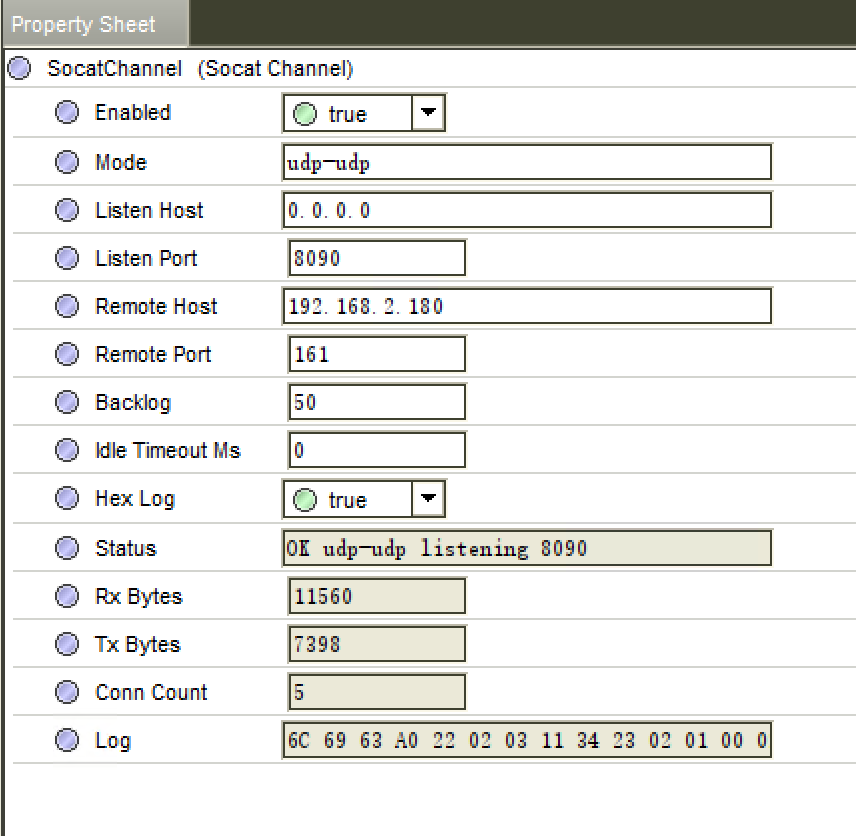

图 1 · SocatChannel 属性表（示意：本机监听 8090 → 目标 161，udp-udp）

四、四种转发模式

4.1 tcp-tcp —— TCP 进，TCP 出

把站上某端口转发到另一台设备的 TCP 端口。典型场景：网页管理口、Modbus TCP、任意 TCP 服务。

# 客户端访问站上的 8090，就等于访问目标设备的 80
curl http://192.168.2.112:8090/home.htm
# status: OK tcp-tcp listening 8090   （connCount 会 +1）

数据流：客户端 → TCP 监听 8090 → 站内建 TCP 连到 180:80 → 双向对拷。若目标不可达或端口不通，log 会记 tcp bridge err，但 status 仍显示 listening。

4.2 udp-udp —— UDP 进，UDP 出

适合 SNMP 这类“一问一答”的 UDP 协议。每收到一个请求包，新开一个 UDP socket 发出去，等一个回包（最多等 idleTimeoutMs，默认 4000ms）再送回客户端。

snmpget -v1 -c public 192.168.2.112:8091 1.3.6.1.4.1.318.1.1.12.1.5.0
# 期望: 读回设备型号字符串

4.3 tcp-udp —— TCP 进，UDP 出（桥接）

客户端只会说 TCP，目标设备只会说 UDP。比如监控平台用 TCP 连过来，组件把字节原样塞进 UDP 包发给目标的 SNMP 端口。

数据流：客户端开 TCP 连到 8092 → 站把 TCP 字节原样丢进一个 UDP 包发给 180:161 → 等 UDP 回包 → 原样写回 TCP 连接。

4.4 udp-tcp —— UDP 进，TCP 出（反向桥接）

反向桥接：客户端只发 UDP，目标是 HTTP/TCP 服务。

数据流：收到一个 UDP 包 → 新建一条 TCP 连到 180:80 → 把包内容发过去 → 读一次 TCP 响应 → 用 UDP 发回给客户端。

4.5 四种模式速查

选法：两边协议相同 → tcp-tcp / udp-udp；两边协议不同 → tcp-udp / udp-tcp 桥接。

五、日志里那条 “no matching transaction” 怎么读

在 udp-udp 转 SNMP 的调试过程中，日志里出现过这样一条：

Receive response with no matching transaction from null

先把截图里的字段读清楚，再判断它属于哪一层的问题：

从 OID 和 pduType 看，这条日志更像是 SNMPv3 USM 层的问题：目标设备在报 usmStatsUnknownEngineIDs，意思是它收到的请求里 Engine ID 对不上，于是回了一个 Report PDU 说明情况。这属于 SNMP 协议层 / 认证层的不匹配，而不是 glineSocat 中继本身超时或丢包的典型表现。

因此排查顺序建议这样：

1. 先看协议层：确认客户端和目标设备用的 SNMP 版本（v1/v2c/v3）、community 或 USM 用户名 / Engine ID 是否对齐。OID 落在 usmStats* 这一组时，先查 SNMPv3 的 Engine ID 协商和认证配置。
2. 再看中继层：确认 remoteHost/remotePort 填对、目标 161 端口可达、idleTimeoutMs 给够（默认等回包约 4000ms）。
3. 最后看轮询节奏：短时间高频并发请求、回包乱序到达，也可能让本地事务对不上，但这通常伴随连接数和重传异常，不会单独以 usmStatsUnknownEngineIDs 的形式出现。

图 2 · hexLog=true 时的十六进制报文日志（调试用，看完请关掉）

六、并发与 CPU 消耗

CPU：空闲或少量连接时线程阻塞在 read()，几乎不占 CPU；数据吞吐是纯 IO 搬运，开销很低。主要成本在长连接数——每多一条 TCP 长连接就多一个线程。工程上普通场景 <200 并发 TCP 连接无压力；大批长连接建议把 idleTimeoutMs 设上限，hexLog 不要长期开。

七、改完配置怎么生效：5 个动作

动作在属性表的 Actions 区。最关键的是 restartRelay——改了 mode / 端口 / remoteHost 等属性后，监听不会自动重建，必须点一次。

# oBIX 调动作（命令行）
curl -u 'Obix:<密码>' -X POST \
  'http://HOST/obix/config/PortForward/SocatChannel/restartRelay/'
# 网页端: 属性表下方 Actions 区，找到 restartRelay 点一下

八、常见问题排查

九、用 oBIX 脚本化配置

不想点网页时，可以用 oBIX 写属性。注意必须 PUT 带 obix XML，POST 纯文本会报错。

# 读全部属性
curl -u 'Obix:<密码>' 'http://HOST/obix/config/PortForward/SocatChannel/'

# 写字符串（PUT + obix XML）
curl -u 'Obix:<密码>' -X PUT -H 'Content-Type: text/xml' \
  --data '<str val="192.168.2.180"/>' '.../SocatChannel/remoteHost/'
# 写整数
curl ... -X PUT --data '<int val="80"/>' '.../SocatChannel/remotePort/'
# 写布尔
curl ... -X PUT --data '<bool val="true"/>' '.../SocatChannel/enabled/'

# 错误做法（会失败）：POST 纯文本 → EOFException；POST <str> → 类型转换错误
# 调动作用 POST .../restartRelay/ ；创建对象请用 Workbench / 网页拖组件

十、小结

• mode 选方向：tcp-tcp / udp-udp / tcp-udp / udp-tcp；
• listen* 填“从哪收”，remote* 填“往哪发”；
• Save → 改过就点 restartRelay → 看 status / log 确认。

同协议转发用 tcp-tcp / udp-udp；两边协议不一致才用 tcp-udp / udp-tcp 桥接。日志里出现协议层（如 SNMP usmStats*）的回包时，先按对应协议本身的原因排查，再看中继层的超时和可达性。
